ECG EDAN PC SE 1010 Pack Effort

Description de l'ECG EDAN PC SE 1010 Pack Effort

L'ECG EDAN PC SE 1010 Pack Effort est une version améliorée du SE 1010. Elle permet d'effectuer de réaliser des examens type "Stress Test".
Le patient peut effectuer un effort physique (comme courir sur un tapis roulant) et grâce au dispositif Pack effort, il vous est ainsi possible de monitorer en temps réel la progression de l'examen ECG.

ECG numérique se connectant à un ordinateur (type PC) via un câble USB
Grâce au logiciel (fourni), il est ainsi possible de réaliser des examens ECG de façon précise en utilisant un ordinateur (type PC)

- Vous pouvez visualiser à l'écran en temps réel la progression des examens ECG (12 dérivations)
- Vous avez la possibilité de sauvegarder les données/rapports des examens ECG ainsi que de les convertir dans plusieurs formats tels : format PDF, format .doc (document word) et format .jpg (fichier photo)
- Vous pouvez imprimer les données/rapports des examens ECG sur du papier de format A4 (standard), en utilisant votre propre imprimante

A NOTER:
Lorsqu'un patient souffrant d'une coronaropathie court, la charge qui s'ajoute provoque une hypotension du myocarde et l'ECG change de manière anormale.
Par conséquent, grâce à sa fonction d'ECG d'effort, l'ECG EDAN PC SE 1010 Pack Effort peut également être utilisé pour diagnostiquer les coronaropathies latentes et les angines de poitrine atypiques, prescrire la charge de travail des patients souffrant d'un infarctus du myocarde avant leur sortie de l'hôpital et évaluer l'effet du traitement.

Système d'assemblage de l'ECG EDAN PC SE 1010 Pack Effort

Vous trouverez ci-dessous deux schémas vous présentant l'assemblage de l'ECG EDAN PC SE 1010 Pack Effort

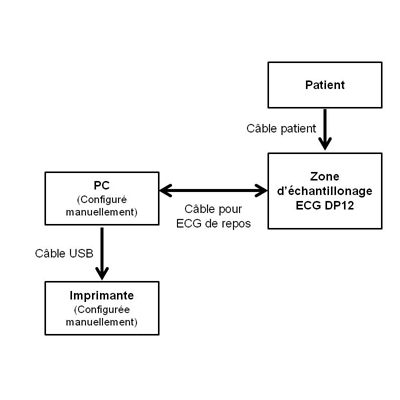

1. ECG de repos sur système câblé

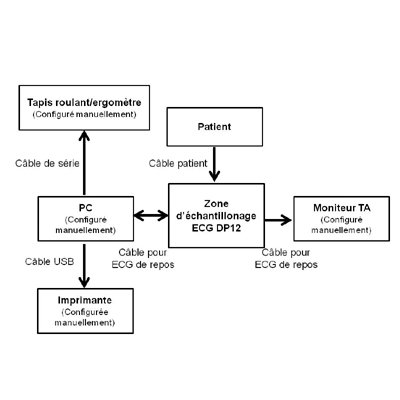

2. ECG d'effort sur système câblé

Caractéristiques techniques de l'ECG EDAN PC SE 1010 Pack Effort

- ECG PC
- Filtre courant alternatif, filtre DTF faible/fort, filtre passebas : 25/35/45/75/100/150 Hz
- Enregistrement en mode automatique ou manuel avec interprétations validées CSE/AHA/MIT et détection des arythmies
- 12 dérivations standards
- Poids : 410 g
- Dimensions : 148 x 100 x 40 mm
- Type de transmission : filaire USB
- Alimentation : via port USB
- Sensibilité d’enregistrement : Auto, 2,5, 5, 10, 20 mm/mV.
- Validation CE / TÜV
- Garantie : 3 ans. A noter que la garantie n'est pas appliquée aux câbles patients et aux accessoires
- Numéro de référence : EDA059

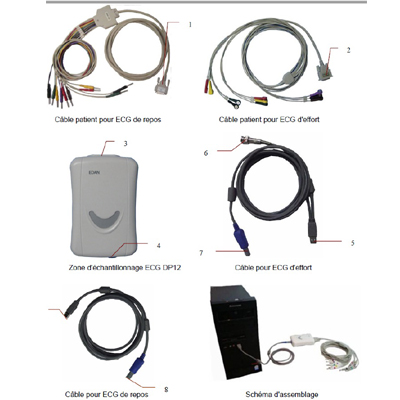

Connexion de l'ECG EDAN PC SE 1010 Pack Effort

POUR L'ECG DE REPOS AVEC SYSTEME CABLE :
1. Insérez la fiche 1 du câble patient dans la prise 3 de la zone d'échantillonnage ECG DP12.
2. Insérez la fiche 8 du câble dans la prise 4 de la zone d'échantillonnage ECG DP12.
3. Insérez la fiche 9 du câble dans la prise USB du PC.
4. Connectez une imprimante au PC.
5. Insérez la sentinelle dans la prise USB du PC.
6. Vérifiez que les composants ci-dessus sont connectés correctement, puis connectez le PC et l'imprimante à l'alimentation électrique.

POUR L'ECG D'EFFORT AVEC SYSTEME CABLE :
1. Insérez la fiche 2 du câble patient dans la prise 3 de la zone d'échantillonnage ECG DP12.
2. Insérez la fiche 7 du câble dans la prise 4 de la zone d'échantillonnage ECG DP12.
3. Insérez la fiche 5 du câble dans la prise USB du PC.
4. Connectez la fiche 6 du câble au moniteur TA.
5. Connectez un tapis roulant ou un ergomètre au PC.
6. Connectez une imprimante au PC.
7. Insérez la sentinelle dans la prise USB du PC.
8. Vérifiez que les composants ci-dessus sont connectés correctement, puis connectez le PC, le tapis roulant/l'ergomètre et l'imprimante à l'alimentation électrique.

Fonctions de l'ECG EDAN PC SE 1010 Pack Effort

- Fonctions puissantes, interfaces conviviales et fonctionnement simplifié
- 3/6/12- Canal d'onde ECG affichage et impression simultanément
- ECG Onde gelée et examen
- Prise en charge de la mesure et du diagnostic automatiques
- Ajustement du point de mesure et nouvelle analyse, mesure manuelle avec règle électronique de grande précision
- Gestion des données parfaite et fonction de traitement
- Impression de rapport avec format PDF, format word, format JPG ou format BMP
- Prise en charge multilingue
- Mise à jour pour être un électrocardiographe de réseau, transmission de données ECG sur LAN, WAN ou INTERNET
- Ajustement automatique planifié pour une impression optimale
- Filtres hautes performances garantissant des tracés ECG stables
- Analyse, affichage et impression en temps réel de tracés ECG simultanés à 12 dérivations
- Neuf fonctions d'analyse : ECG normal, ECG fréquence, ECG haute fréquence, dispersion QT, VCG, TVCG, analyse de rythme irrégulier de FC, analyse VFC et SAECG (uniquement pour l'ECG de repos)
- Contrôle et réglage de la vitesse et grade de tapis roulant par le logiciel automatiquement
- Prend en charge multi-types de tapis roulant et ergomètres
- Fournir des protocoles d'exercice classique; les protocoles d'exercice peuvent être éditées et créé
- Analyse de segment ST et mesure de formes d'ondes 12-conduite lors de l'échantillonnage; position ST est réglable à tout moment lors de l'échantillonnage
- Fournir un sommaire aperçu, analyse vue ST, vue divulgation complète et vue tendance
- Fournir des données statistiques spécifiques de chaque conduite dans chaque étape
- Fournir des ondes moyennes de chaque conduite dans chaque étape, l'avantage d'observer le changement de segments ST entre chaque étape

Contenu du pack ECG EDAN PC SE 1010

- 1 Boîtier ECG EDAN PC SE 1010
- 1 Sac de transport EDAN
- 1 Câble USB de connexion
- 1 Câble patient 10 fils pour ECG de repos
- 1 Câble patient 10 fils pour ECG d'effort
- 6 Electrodes précordiales
- 4 pinces membres
- 1 CD-ROM pour l'installation du logiciel (fonctionne sous environnement Microsoft Windows pour les versions : XP, Vista et Seven)
- 1 Manuel d'utilisation

- Vous avez aussi la possibilité d'acheter des électrodes précordiales supplémentaires.
