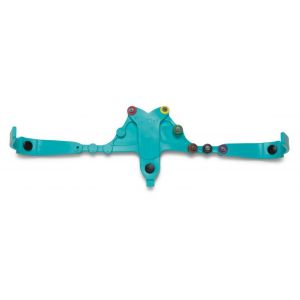

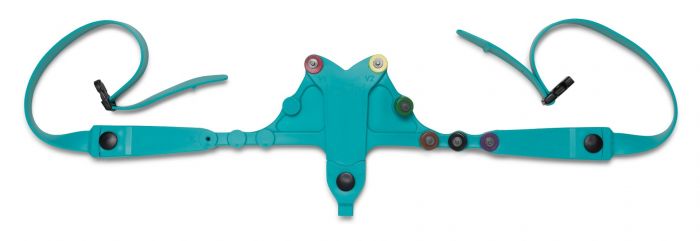

Ceinture ECG Levmed 11005/S Universelle AllBrand™ à sangles

Description de la Ceinture ECG Levmed 11005/S Universelle AllBrand™ à sangles

La Ceinture ECG Levmed 11005/S Universelle AllBrand™ à sangles se connecte à tous les ECG (ceinture universelle) grâce à sa sangle réglable de l'enfant à l'adulte fort.

Le modèle universel de la Ceinture ECG est un système d'électrodes ECG moulées en silicone extra souple, semblables aux électrodes précordiales V1-V6 actuelles.
La Ceinture - ainsi que les conducteurs - est flexible et peut s'adapter à toutes les morphologies ou tailles qu’il s’agisse d’un homme ou d’une femme.  lorsqu'elle est en place sur la poitrine, elle s’étire aux dimensions nécessaires et la distance entre les électrodes s'ajuste automatiquement.
La Ceinture ECG Levmed 11005/S Universelle AllBrand™ à sangles peut être connectée sur n’importe quel câble patient ECG standard.

Ceinture d'électrodes ECG AllBrand™ à 12 dérivations

​

• Élastique - Taille unique et unisexe

• Conçue pour un ECG au repos 12 dérivations

• Compatibles avec toutes les marques d'ECG à 12 dérivations

• Connexion aux fils de dérivation avec connecteurs à pression ou à pince

• 6 électrodes précordiales intégrées

• Avec brides (sangles)

• Les électrodes sans entretien et les pièces en plastique sont remplaçables sur place

• Avec protection hygiénique

​

Fournie avec :

• 4 électrodes périphériques Ag/AgCl à pince

• Mallette de transport souple

* Remarque : toutes les ceintures ECG AllBrandTM sont fournies sans câble ECG patient.

Les avantages de la Ceinture ECG Levmed 11005/S Universelle AllBrand™ à sangles

- GAIN DE TEMPS : plus besoin de positionner les électrodes une à une.
- ÉCONOMIE : vous économisez l’achat d’électrodes à usage unique.
- PRATIQUE : les électrodes se positionnent automatiquement
- UNIVERSELLE : s'adapte à tous les modèles d'ECG

1. Reliez les 6 dérivation précordiales du câble patient a l'instrument ECG. Branchez l'autre extrémité du câble sur les logements V1-V6 appropriés en vous assurant que les vis soient bien fixées.Vérifiez le bon fonctionnement entre les appareils.
2. Appliquez le gel ou le spray sur la peau. (Se reporter au paragraphe 4 de la section Instructions générales).
3. Les mains doivent être placées de chaque côté du corps.
4. Placez la Ceinture sur la poitrine de façon a ce qu'elle soit bien au centre et tendue. Toutes les électrodes doivent être en contact avec la peau. Rappelez-vous que les électrodes V1 et V2 doivent être placées de chaque côté du sternum, au niveau du quatrième espace intercostal. L'électrode V6 doit atteindre la ligne médio axillaire. Les autres électrodes seront alors posées a leur place. Les électrodes V1 et V2 devront être cintrées au corps si le sternum du patient est bas.
5. Posez la poignée droite de la Ceinture sur la bras droit et la poignée gauche, sur le bras gauche (les bras devront être dénudés). Les poignées doivent être placées au-dessus de l'humérus, entre le coude et l'épaule. Le poids du bras maintient les poignées en place. Il est également possible pour la personne pratiquant l'examen de placer les bras du patient sur le côté afin d'assurer une bonne adhésion des électrodes.
6. Fixez les électrodes de membres sur les poignets et les jambes/ de façon habituelle.
7. Activez l'instrument d'ECG et effectuez l'examen. Il est important que le patient soit détendu et ne tende pas ses muscles au cours de l'examen. Le patient devra veiller a ne pas bouger ou parler durant l'examen.
8. Une fois l'examen terminé retirez la Ceinture et les électrodes.

INSTRUCTIONS

Il est important que le patient soit détendu et que ses muscles ne soient pas contractés durant
l’examen. Le patient ne doit pas bouger ni parler durant l’examen.

1. Connectez le câble patient avec le dispositif ECG. Branchez l’autre extrémité du câble aux fiches V1 – V6 correspondantes de la ceinture (Figure 2) et serrez les vis.
2. Appliquez un gel, un spray conducteur ou de l’eau sur la peau. (voir para. 4 des Instructions Générales).

3. Dans le cas d’un patient coopératif:
3.1 Préparation de la ceinture: bouclez les deux extrémités des brides en fonction de la longueur nécessaire estimée. Notez que l’attache doit être symétrique, i.e. les pendants des brides doivent être de la même longueur.
3.2 Passez les bras du patient au travers des brides bouclées et positionnez-les sur les flancs du patient. Ajustez les brides si nécessaire.

4. Dans le cas d’un patient moins coopératif:
4.1 Préparation de la ceinture: Ajustez les pendants des brides de manière symétrique selon la longueur estimée, mais sans boucler.
4.2 La patient doit être allongé, les bras le long du corps.
4.3 Positionnez la ceinture sur le corps du patient avec les électrodes V1 et V2 en place.
4.4 Placez les brides sous les bras du patient et par dessus les bras; bouclez la ceinture sur V1 et V2.
4.5 Ajustez les brides si nécessaire.

5. Positionnez la ceinture sur la poitrine de manière à ce qu’elle soit centrée et étirée, et que toutes les électrodes soient en contact avec la peau. Important – les électrodes V1 et V2 doivent être placées de chaque côté du sternum  au niveau du 4ème espace intercostal. V6 doit toucher la ligne axillaire moyenne. Les autres électrodes peuvent alors être placées.
6. La boucle est placée au dessus de V1 et V2 et les maintient contre le corps. Les électrodes V1 et V2 peuvent être inclinées vers le corps si le sternum du patient est enfoncé.
7. Placez normalement les électrodes des membres sur les poignets et les jambes.
8. Activez le dispositif ECG et procédez à l’examen.
9. Lorsque l’examen est terminé, retirez la ceinture et les électrodes des membres

Avertissement: ne pas utiliser d'eau savonneuse pour humidifier les électrodes ou la peau.

NETTOYAGE

La Ceinture peut être lavée a l'eau ou désinfectée a l'alcool ou a la chlorhexidine.
Avertissement: ne pas utiliser de désinfectants a base d'essence.

Caractéristiques techniques de la Ceinture ECG Levmed 11005/S Universelle AllBrand™ à sangles

- Modèle 6US
- Matière  Caoutchouc de silicone
- Conducteurs  Cuivre, résistance inférieure a 1 ohm/mètre
- Électrodes  Revêtement Ag/AgCl
- Normes   FDA 510(k) No.K982470, ISO 13485 Label CE sous la norme MDD 93/42/EEC modifié de façon à 2007/47/EC
- Garantie : 1 an
